• 创新设计，体积更小 • 更高功率，更高效率 • 参数全面提升，性能更强

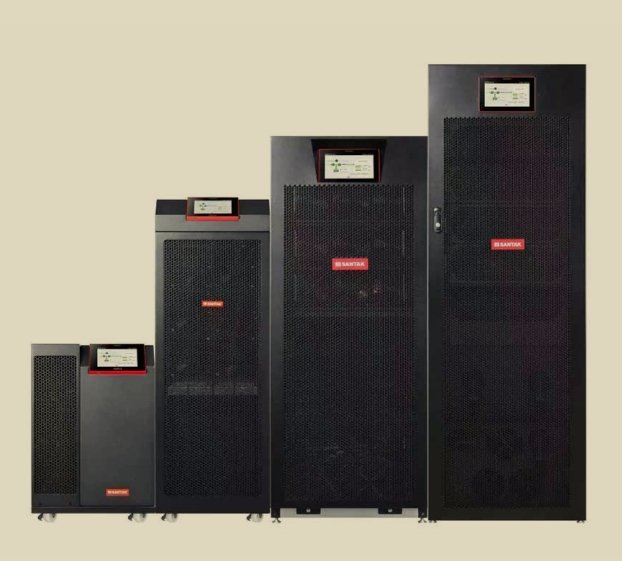

产品介绍 山特城堡3C3 HD是山特城堡3C3经典产 品系列的创新升级产品，山特城堡系列 UPS秉承为用户关键负载提供安全、可 靠、稳定、环保的电力保障为宗旨，不 断对产品进行优化和更新。新一代3C3  HD采用目前先进的电力电子及数字信 号控制保护技术，则具有更高效率，更 小体积，更高性能，更便捷操作等特 点，能在各个行业领域为用户提供高品 质电源保障。

典型应用环境 • 中、小型数据中心 • 计算机数据机房 • 自动化控制系统 • 交通运输 • 银行，金融 • 通讯行业，5G • 生产制造

功率范围：20/30/40/60/80/100/120/160/200kVA 拓扑技术：在线双变换技术，高频IGBT整流/逆变 输入输出：220V/380V 三相4线 频　　率：50/60 Hz

产品特点 • 采用新一代IGBT及三电平技术，在线效率高达96%，ECO模式高达99% • 输出功率因数1.0，有效带载量提升10% • 模块化设计，MTTR<30分钟 • 更高功率密度，占地面积节约50% • 充电功率提升4倍，充电时间大幅减少 • 智能电容故障预警功能，进一步提升可靠性 • 智能电池管理功能 • 具有智能虚拟负载测试功能 • 全彩色触摸屏，设备管理更便捷 • 标准支持铅酸，锂电等电池类型 • 支持4台并机，可并机共电池 • 支持电池冷启动

体积更小，节约机房宝贵空间 3C3 HD 采用了创新的模块化设计，将整流器，逆变器等器件进行优化设计，合理布 局。在保证可靠性的前提下，大大减小产品的体积和重量，极大节约了宝贵的机房空 间，提高机房利用率。同时在机箱底部配置灵活脚轮，方便进行移动和搬运。 3C3 HD 相比目前主流其他友商产品，占地面接节约50%，而体积则节约90%。

输出功率因数是衡量UPS的一个重要指 标，而功率因数越高则提供给负载的有 功功率越高。3C3 HD现在将功率因数提 升至业内较高水平1.0，相比传统的0.9， 则输出有功功率提升10%，为用户节约更 多初始投资。 为了更好的适应国家对于碳达峰，碳中和的号召，3C3 HD 系列UPS具有高达96%的在线双变换效率，同时更具有 兼顾可靠性和99%极限效率的ECO模式，为用户提供低 TCO，节约大量的运营成本。

• ECO模式下可提供高达99%的系统效率，与传统机型相比，显著降低了UPS电力耗费和对应的制冷耗电成本 • 在ECO模式下，UPS内置滤波保护装置依然可以提供浪涌保护，确保输出高质量电力品质 • 快速智能转换，根据市电电网质量3C3 HD能智能在ECO及双变换模式下自动切换，典型切换时间仅为2-4ms，具有更高可靠性 • ECO模式下，关键器件可靠性得到进一步提升，寿命更长

防尘设计 山特3C3 HD具有防尘网设计将灰尘和毛屑等隔绝在设备外部，提升了产品对恶劣环境的适应能力。同时内部优化内部布局及气流 分布，极大程度降低了灰尘的堆积概率。 • 采用符合美国防火标准UL94及滤尘网标准UL900的防尘网 • 遇火焰，不会成为供燃材料，更安全可靠 • 易拆卸，清洗便捷。维护费用低

电容健康检测预警 山特 3C3 HD 创新的增加了滤波电容健康检测功能，通过对内部电容进行实时的温度 侦测，监控电容的健康状况，在电容损坏之前提供预警信息，避免故障发生，极大的 保障了关键负载的稳定性和可靠性。 • 采用温度传感器侦测所有输入，输出滤波电容，实时温度侦测 • 全自动智能判断电容寿命，在电容寿命到期之前提供预警信息，避免故障产生 • 在电容异常故障时**时间激活保护措施，避免故障进一步扩大，提供更高可靠性

PCBA三防技术 PCBA电路板腐蚀引起的短路是导致UPS元器件失效的重要原因之一，尤其是沿海城 市。山特 3C3 HD 采用了先进的智能PCBA喷涂三防漆，进一步提升产品的防盐雾防 腐蚀能力。 • 根据系统设计和气流分布，结合可能出现的盐雾和灰尘堆积概率和比例，直接对喷 涂设备进行编程，实现按需喷涂 • 采用全自动化设计，避免人力操作误差，保证喷涂效果 • 采用蓝光检测技术，对喷涂结果进行检测，确保喷涂品质

智能并机冗余 山特 3C3 HD 内置嵌入式同步 CAN 通 讯，并机时无需安装并机卡。确保并机 系统中每台 UPS 的输出同步，负载均分 的同时，极大程度保证了并机系统的可 靠性和冗余性。性能更出众，并机环流 更小，输出更可靠。 • 点对点控制逻辑，无“主—从“的依 赖性并机控制 • 没有传统负载均流线路 • 消除系统单点故障隐患 • 快速故障检测及脱离技术 • 可靠性进一步增强
